振動篩篩分機完整的使用說明書

　　振動篩分機是一款圓形篩分設備，其別稱有：圓形振動篩，三次元振動篩，旋振篩，過濾篩等；按材質分為(wei) ：碳鋼振動篩分機和不鏽鋼振動篩分機兩(liang) 種；按層數分為(wei) ：單層振動篩分機和多層振動篩分機兩(liang) 種；按進料方式和出料方式又分為(wei) ：加緣式和閘門型兩(liang) 種。三次元振動篩變換樣式眾(zhong) 多，可以根據客戶的實際需求，我公司可量身定做。



　　一、振動篩分機工作原理：

　　振動篩分機是一種高精度細粉篩分機械，其噪音低、效率高，快速換網隻需3-5分鍾，全封閉結構，適用於(yu) 粒、粉、粘液等物料的篩分過濾。振動篩分機是由直立式振動電機作激振源，電機上、下兩(liang) 端安裝有偏心重錘，將電機的旋轉運動轉變為(wei) 水平、垂直、傾(qing) 斜的三次元運動，再把這個(ge) 運動傳(chuan) 遞給篩麵。調節電機上、下兩(liang) 端的相位角，可以改變物料在篩麵上的運動軌跡。

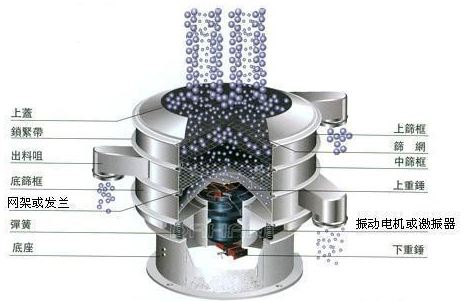

　　二、振動篩分機結構圖：

　　三、振動篩分機產品特點:

　　1、體(ti) 積小、重量輕、移動方便、出料口方向可任意調整，粗、細料自動排出，可自動化或人工作業(ye) 。

　　2、篩分精度高、效率高，粉、粒、粘液類均可使用。

　　3、篩網不阻塞、粉末不飛揚、篩分細可達500目（28微米）過濾細可達5微米。

　　4、獨特網架設計（子母式）、篩網使用長久、換網方便、僅(jin) 需3―5分鍾、操作簡單、清洗方便。

　　5、無機械動作、保養(yang) 簡易、可單層或多層使用、與(yu) 物料接觸部位為(wei) 用不鏽鋼製作（醫藥用除外）。

　　四、振動篩分機適用目的：

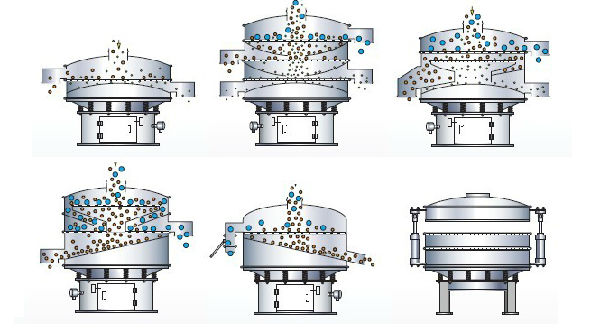

　　1、分級：用DH係列三次元振動篩分•旋振篩一台即可連續的對產(chan) 品實行分離篩選，多層使用一次可分離篩選出六組不同粒徑的產(chan) 品且不會(hui) 出現顆粒大小比例不一致的現象，多適用於(yu) 幹物料的篩分。

　　2、去液體(ti) ：本設備單層、多層使用，可十分有效地處理固體(ti) 、液體(ti) 的混合物料。快速實現固液分離，並篩選過濾出不同的目的物料。

　　3、去雜質：本設備可對大量物料，除去大小不同的小部分物料，進行快速分離。

　　五、振動篩分機主要適用行業:

　　化工行業(ye) ：樹脂、塗料、化妝品、油漆、中藥粉、醫藥、塑料、橡膠等。

　　食品行業(ye) ：糖粉、澱粉、味精、食鹽、米粉、奶粉、蛋粉、醬油、果汁及各種添加劑等。

　　磨料、玻璃、陶瓷行業(ye) ：矽砂、氧化鋁、研磨粉、玻璃粉、陶土漿料、釉料等。

　　金屬、冶金礦業(ye) ：鋁粉、鉛粉、銅粉、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、氧化鋁、石英砂等。

　　公害處理：廢油、廢水、染整廢水、助劑、活性碳特點。

　　其他：炭黑、輕鈣、添加劑、珍珠粉等。

　　六、振動篩分機標準機型技術參數：

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網麵積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩麵直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

　　七、振動篩分機多層外形尺寸規格表：

型  號	功率(KW)	篩機直徑	體(ti)     積	網層數
DH-400-1S, 2S,3S	0.18KW	350mm	580×580×560 580×580×670 580×580×780	1 2 3
DH-600-1S, 2S,3S	0.25KW	560mm	800×800×750 800×800×890 800×800×1030	1 2 3
DH-800-1S, 2S,3S	0.55KW	760mm	900×900×750 900×900×890 900×900×1030	1 2 3
DH-1000-1S, 2S,3S	0.75KW	930mm	1160×1160×810 1160×1160×950 1160×1160×1090	1 2 3
DH-1200-1S, 2S,3S	1.1KW	1130mm	1360×1360×885 1360×1360×1050 1360×1360×1275	1 2 3
DH-1500-1S, 2S,3S	1.5KW	1430mm	1850×1850×990 1850×1850×1185 1850×1850×1380	1 2 3
DH-1800-1S, 2S,3S	2.2KW	1760mm	2200×2200×1050 2200×2200×1250 2200×2200×1450	1 2 3

　　八、振動篩分機標準尺寸圖：

型    號	A	B	C	D	E	F	G	H	I
DH-400-1S	472	372	150	400	110	60	300	550	270
DH-400-2S	472	372	150	400	110	60	300	660
DH-400-3S	472	372	150	400	110	60	300	770
DH-600-1S	560	460	200	600	120	80	380	730	340
DH-600-2S	560	460	200	600	120	80	380	865
DH-600-3S	560	460	200	600	120	80	380	1000
DH-800-1S	680	580	200	800	130	90	550	730	340
DH-800-2S	680	580	200	800	130	90	550	865
DH-800-3S	680	580	200	800	130	90	550	1000
DH-1000-1S	800	700	250	970	150	100	650	790	400
DH-1000-2S	800	700	250	970	150	100	650	925
DH-1000-3S	800	700	250	970	150	100	650	1060
DH-1200-1S	980	860	250	1170	180	110	760	860	450
DH-1200-2S	980	860	250	1170	180	110	760	1025
DH-1200-3S	980	860	250	1170	180	110	760	1190
DH-1500-1S	1200	1060	250	1470	200	120	950	985	480
DH-1500-2S	1200	1060	250	1470	200	120	950	1180
DH-1500-3S	1200	1060	250	1470	200	120	950	1370
DH-1800-1S	1500	1360	350	1770	220	130	1110	1030	520
DH-1800-2S	1500	1360	350	1770	220	130	1110	1220
DH-1800-3S	1500	1360	350	1770	220	130	1110	1410

　　九、振動篩分機使用要求：

　　1、必須均勻給料；給料量以滿足設備處理量為(wei) 準，一次投料過多，阻礙物料在篩麵上的正常運動，不但易使篩網疲勞變鬆，而且會(hui) 大大降低物料處理量。一次性給予大量物料，會(hui) 使本身處於(yu) 不平衡運轉的電機負荷驟然增加，而造成電機損壞、減低電機的壽命。如給料量達不到設備的處理能力，即浪費能源，又降低了產(chan) 量。

　　2、有強大衝(chong) 擊力的給料方式，必須加裝緩衝(chong) 料鬥，物料直接衝(chong) 擊網麵，不但消耗振動源所產(chan) 生的激振力，更易造成網麵破損及篩網疲勞，而影響產(chan) 量及篩分過濾的質量。

　　十、振動篩分機安裝調整說明：

　　1、機械安裝

　　當本機被安放特定位置後，視使用者需要是否把機械固定，但注意機械必須處在水平位置，否則，會(hui) 影響本機的運轉。機械的電源線必須要與(yu) 保護電機裝置的開關(guan) 相連接。

　　2、運轉前檢查

　　①機身是否處在水平狀態。②機座是否固定妥當。③細網是否鋪平。④機身框架的束環螺絲(si) 是否鎖緊。⑤進料管與(yu) 篩網間的距離是否足夠。⑥機身是否接觸到其他物品。

　　3、如果第二項所示的各款都沒有問題，則可以把少許需要篩分或過濾的物料倒入篩網中心位置，視物料的流動方向、角度、速度及處理量等加以調整機械。
